北京昆仑海岸JS-G-2C水浸变送器- 体化设计电源、输入、输出全隔离水浸变送器电 浸水后

阻抗发生变化，通过专用集成芯片对水浸输入信号进行信

号放大、整形、比较，输出干接点或高低电平变化信号，

指示变送器所在位置是否有水；结构采用 体化全密封塑

料外壳设计，保证了产品的高可靠性。

本产品具有高可靠、抗干扰、灵敏度高、响应时间快，

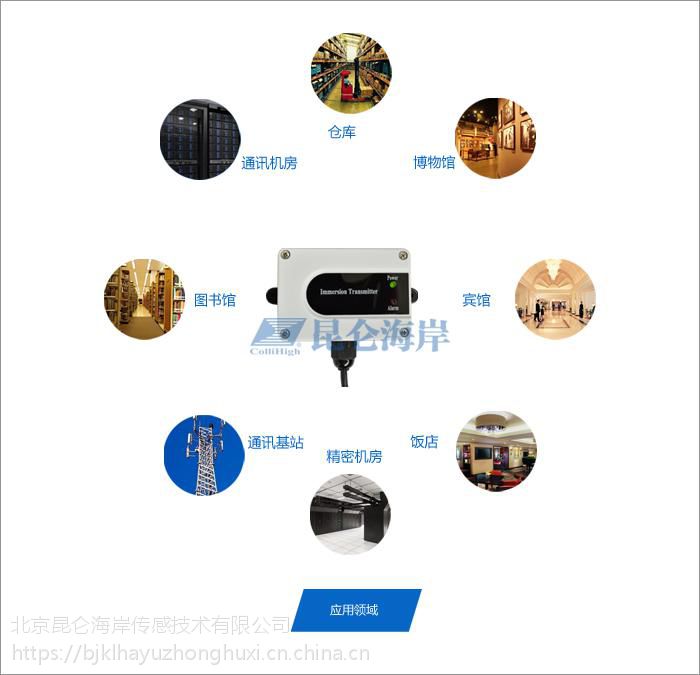

便于安装等特点；实现电源、输入、输出全隔离。适用于

通讯基站、精密机房、图书馆、宾馆、饭店、仓库以及其

他在有积水时需要报警的场所。

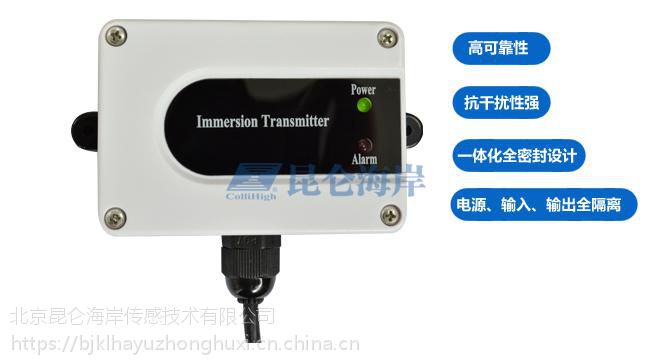

二．北京昆仑海岸JS-G-2C水浸变送器- 体化设计电源、输入、输出全隔离水浸变送器产品特点：

 1. 体化全密封设计：内部电路采用全胶封成型，防水、

 防潮、防腐蚀。

 2.隔离性高：电源，输入，输出三端隔离设计;

 3.抗干扰性强；

三．北京昆仑海岸JS-G-2C水浸变送器- 体化设计电源、输入、输出全隔离水浸变送器主要技术参数：

供电电压：DC 24V (12V~36V)

工作温度：0℃~50℃

工作湿度：20%RH ~95%RH

误报率：＜100ppm

静态功耗: 0.5W

报警功耗：1.2W

输出形式：继电器( 负载电流100mA)

 高低电平输出：VL为0V+0.5V）

 VH为5V或12V(±0.5V)

带载能力：固态继电器 ≤100mA

 （大电流可以达到 1A，需定做）

 高低电平 ≥3kΩ

注：高电平输出 12V 时，供电电压应高于 16V

产品重量:约 150g

 三.北京昆仑海岸JS-G-2C水浸变送器- 体化设计电源、输入、输出全隔离水浸变送器检测方法:

  1.使用前请认真阅读本说明书，确保接线正确。接通 DC

 24V 后，绿色指示灯亮，表示供电正常；

  2.水浸传感器遇水时，导电率高于告警上限时红色的告

 警指示灯亮，由变送器输出短路报警信号（或开路报警

 信号），水浸解除后，红灯灭，变送器又处于警戒状态。

四．产品维修及保养

1.如果变送器出现故障，请与我公司的售后服务取得

联系，确认问题后需要把变送器寄回本公司维修时请附带

以下信息：

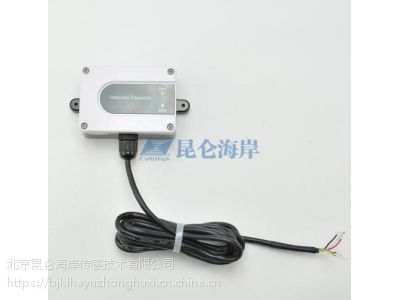

五．接 线：

JS-G-1 高低电平输出电气接线说明：

红色线：供电正

黑色线：供电负

黄色线：电平输出正

蓝色线：电平输出负

JS-G-2 继电器输出电气接线说明：

红色线：供电正

黑色线：供电负

蓝色线：继电器公共端

黄色线：继电器常闭端

白色线：继电器常开端
