美国Newport 平面全息反射光栅

价  格:询价

产  地:更新时间:2021-01-29 14:36

品  牌:Newport型  号:

状  态:正常点击量:2864

400-006-7520
联系我时,请说明是在上海非利加实业有限公司上看到的,谢谢!

上海非利加实业有限公司

联 系 人: 上海非利加实业有限公司

电   话: 400-006-7520

传   真: 400-006-7520

配送方式: 上海自提或三方快递

联系我时请说在上海非利加实业有限公司上看到的,谢谢!




产品参数


产品介绍

美***Newport 平面全息反射光栅


  • 衍射效率极高

  • 比刻划光栅周期更精确且重影更少

  • 槽频率范围为 900 至 3600 g/mm

  • 闪耀全息光栅

  • 高和低调制深度

  • 对边宽度为 12.5、25 和 50 mm

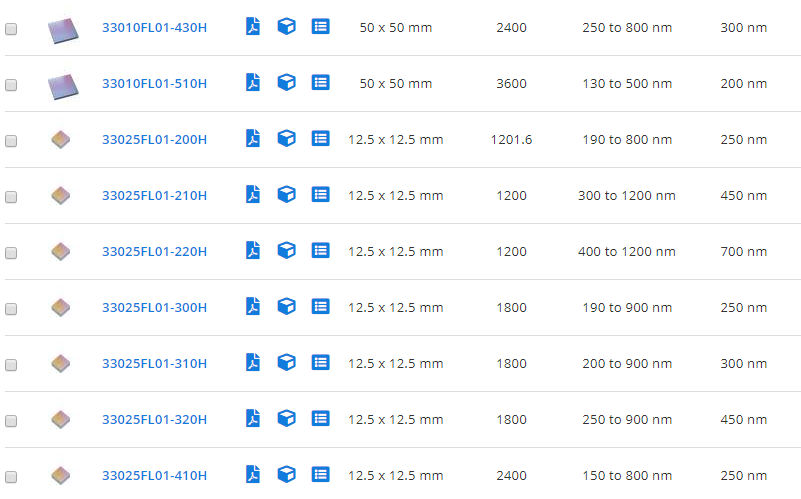

image.png产品规格:


特征:

闪耀的全息结构

全息光栅通过在具有光阻涂层的基板上记录干涉图案而产生的正弦曲面表面轮廓。然后使用真空沉积金属层涂覆光阻材料以产生主光栅,主光栅可用作产生复制光栅的模具。产品通常由基板、树脂粘合层、有图案的金属反射层和保护性涂层组成。全息闪耀光栅通过使用倾斜的离子束轰击生成的全息主光栅而产生,以将正弦曲面表面轮廓蚀刻成对称的三角形轮廓。全息光栅适用于需要极高分辨率的光谱系统。


衍射效率和偏振效应

在设计波长和取向处,平面全息光栅可以具有非常高的衍射效率,甚至高于平面铝反射镜的衍射效率。衍射效率高度依赖于偏振状态。平面全息光栅通常具有较窄的光谱带宽,与 S 偏振相比,在 P 偏振的较短波长处达到峰值效率。对于激光腔应用,该属性可用于将来自专门选择的波长和偏振状态的光反馈回到激光增益介质中,以控制激光器的输出。与此相反,诸如设计为使用非偏振光操作的光谱仪等应用可能需要将两个光栅与偏振分束器配合使用以获得**结果。

Plane Holographic Reflection Grating, 1800 g/mm, high modulation, 350-900 nm recommended spectral range, aluminum coating

超快脉冲放大

调谐到激光器偏振和输出波长的相同衍射光栅对可用于暂时压缩超快激光脉冲,从而显著增加峰值功率。当宽光谱激光脉冲入射在衍射光栅上时,各种波长分量将沿不同方向色散或衍射。如果该脉冲具有其啁啾波长(即其频率在脉冲的长度范围内逐渐增加),则与脉冲的尾部(由较短的波长组成)相比,第***光栅将以更大的角度衍射脉冲的前导部分(由较长的波长组成)。当光以相同的周期到达第二光栅时,色散将根据对称性反转并对光进行准直。来自脉冲前沿的光将通过光栅对传播更长的光路,需要更多的传播时间。如果将光栅之间的间隔选择为使传播时间差异与脉冲持续时间相匹配,则激光功率将压缩为接近瞬时的脉冲。


**光栅方向

与刻划类似。全息反射光栅在以 Littrow 结构的设计波长附近使用时(即对准以便使主要衍射***的衍射角与输入光束***致)***有效率,对于特定波长,有效的起到了回射器的作用。对于在激光腔内使用衍射光栅来选择特定波长的应用,这种几何形状特别有用。只有精确选择的波长会反射到激光腔中。全息光栅特别有用,因为它们仅在特定的偏振条件下具有峰值效率,它们可以用作布儒斯特窗的替代以控制激光器输出偏振。


处理衍射光栅

全息光栅是有图案的表面浮雕光栅,无法在不损坏条纹图案的情况下接触表面,并且可能严重降低光学性能。损坏光栅可以采取微观槽轮廓污染或变形的形式。不幸的是,对这种微观槽轮廓的损坏是不可逆的。树脂层与造型粘土类似,将保留的印记。手指上的油、水汽等污染通常也是性的。由于光栅槽轮廓的敏感特性,用户必须在处理光栅时采取预防措施。不要触摸光栅的表面;通过边缘处理光栅,并始终戴手套或指套。使用非接触式清洁方法,如干燥的压缩空气或灰尘灯泡,以去除光栅中的多余灰尘。


浮法玻璃基板

浮法玻璃通过将熔融玻璃浮在熔融金属床上制成。虽然这是用于商业窗的低成本材料,但是该生产方法会生产出统***厚度的平面,使其成为光学器件的理想选择。


特殊订单

除此处列出的光栅外,特殊定制的光栅同样适用于各种应用,包括 OEM。定制光栅要求包括喷涂提升红外效率的金涂层、提高紫外效率的 AlMgF2 涂层以及其他多项要求。光栅可安装于各种安装座,从而应用于特定单色仪或光谱仪。
