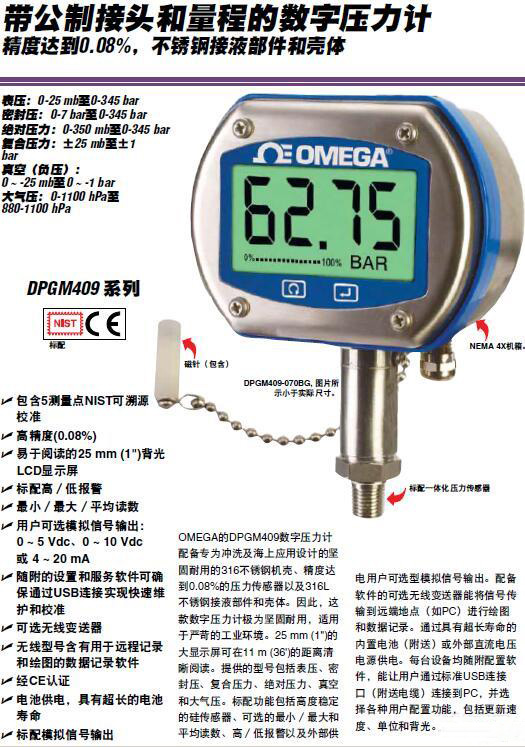

Omega欧米茄 DPGM409 系列 数字压力计/压力表-上海茂培供应

·包含5测量点NIST可溯源 校准

·高精度(0.08%)

·易于阅读的25 mm (1")背光LCD显示屏

·标配高／低报警

·***小／***大／平均读数

·用户可选模拟信号输出： 0 ~ 5 Vdc、0 ~ 10 Vdc 或 4 ~ 20 mA

·随附的设置和服务软件可确保通过USB连接实现快速维护和校准

·可选无线变送器

·无线型号含有用于远程记录和绘图的数据记录软件

·经CE认证

·电池供电，具有超长的电池寿命

·标配模拟信号输出

·表压：0-25 mb至0-345 bar

·密封压：0-7 bar至0-345 bar

·绝对压力：0-350 mb至0-345 bar

·复合压力：±25 mb至±1 bar

·真空（负压）： 0 ~ -25 mb至0 ~ -1 bar

·大气压：0-1100 hPa至 880-1100 hPa

Omega欧米茄 DPGM409 系列 数字压力计/压力表-上海茂培供应

规格:

符合RoHS规定

符合CE规定： 当使用短于3 m (9.8')的模拟信号输出电缆和随附的铁氧体磁心时，符合EN1326-1:2006关于工业场所的要求

精度（综合线性度、滞后值和可

重复性）： ±0.08% BSL（10V/m射频场中最大为 0.15%）（复合压力仅可正向校准）

温度：

储存温度： -40 ~ 82°C (-40 ~ 180°F)

补偿温度： -18 ~ 66°C (0 ~ 150°F)

热效应（在偏移范围内）：

零点偏移：

范围 >350 mb: ±0.3%量程

范围 ≤350 mb: ±0.5%量程

量程偏移：

范围 >350 mb： ±0.3%量程

范围 ≤350 mb： ±0.5%量程

传感器壳体与任何电缆之间的最

小电阻： 100M? @ 50 Vdc

压力循环： 至少100 万

长期稳定性（1 年）： ±0.1%满量程（典型）

模拟信号输出： 用户可选 0 ~ 5 Vdc、0 ~ 10 Vdc 或 4 ~ 20 mA（需要外部24 Vdc电源）注： 复合压力范围具有等于其满量程的单向模拟信号输出，即 -350 ~ 350 mb = 0 ~ 10 Vdc。

模拟信号输出：

电缆： 2.7 m (8.9')，带铁氧体磁心

精度： 0.08%典型（10V/m射频场中最大0.15%）

过压力： 表压／密封压：25 mb：10倍量程 ；70 mb：6倍量程； 170 mb 至 245 bar：4倍量程； 345 bar：最大1034 bar；  绝对压力／大气压范围：350 mb abs：6倍量程 ；范围 >350 mb至245 bar abs：4倍量程；345 bar范围：可达1034 bar abs

密封压： 表压和密封压： 25 ~ 350 mbar：可达70 bar； 70 mb至70 bar：可达210 bar；100 ~ 345 bar：可达1034 bar ；  绝对压力／大气压：350 mb至70 bar：可达400 bar

显示屏： 4位数字LCD，带用户可选背光（9999个计数）25 mm (1")字符高度

计算机接口： USB连接用于设置，含电缆

更新速度： 用户可选：0.25 ~ 10 sec.（预设为1/sec）

工作电源： 含一节3.6V 8.4 Ah锂电池（C电池）（无线选件则提供两枚）（更换电池BATT-C-3.6V）

电池寿命（典型）： 可达4年

外壳：

材质： 316不锈钢和ABS中心垫圈

表面处理： 电镀

环境等级： 防水，NEMA 4X (IP65)

传感器接液部件： 316L不锈钢

压力连接口： G? 外螺纹接头

外形尺寸：

显示屏： 115（长） x 89（宽） x 74 mm（厚）(4.5 x 3.5 x 2.9")

传感器： 显示屏下方 72 ~ 89 mm L (2.8 x 3.5")

重量： 900 g (32 oz)典型，取决于配置

背光： 手动开／关背光

最小／最大值： 检索最小／最大值

归零／清除： 归零显示或清除最小／最大值

更新速度： 4个选项：每秒10、 5、 2或1次

单位： psi、inHg、inH2O、bar、mbar、hPa单位；必须在订购时指定

锁定： 允许锁定前面板功能

报警： 用户可选"高"和"低"报警限值（开路集电极）

模拟信号输出： 用户可选 0 ~ 5 Vdc、0 ~ 10 Vdc 或 4 ~ 20 mA（需要外部24 Vdc电源）

背光： 开／关、10 sec、30 sec、1 min、5 min

无线变送器（可选）： 通道编号、传输速度、报警、传感器偏移、图表记录、数据记录

超出范围指示： "_ _ _ _"

传输采样速度： 用户可编程： 从1个采样/2分到1个采样/2 秒

射频(RF)收发器 载波： ISM 2.4 GHz

射频输出： 10 dBm (10 mW)

射频链路范围：

室外（视线内）： 最多120 m (400')

室内／市区： 最多40 m (130')

包含的软件： 需要Windows? 7（32位）；XP或Vista

内置电池： 含两节3.6V 4.8 Ah锂电池（C电池），（更换电池BATT-C-3V）

传输到主机的数据： 压力读数、环境温度读数、射频传输强度及电池电量水平
