智能工业化带供电RS485模拟量数据采集模块DAM-7082P产品简介：

DAM模块是全新 代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。模块配置有RS232/RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。
提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手。

DAM-7082P模拟量输入型数据采集器，支持8路单端模拟信号同时采集；模块采用高性能16位AD芯片，采集测量精度±0.1%。适用于采集工业现场的各种电压和电流信号。

DAM-7082P采用光电隔离技术，有效保障数据采集可靠及安全。
DAM-7082P是集模拟量输入型数据采集器，配置有8路16位模拟输入通道。适用于采集工业现场的多种电流测量，特别适用与两线制4-20mA传感器测量。

产品特性：

◆嵌入式实时操作系统
◆模拟输入通道：8路单端
◆模拟输入量程：	20mA
◆AD转换分辨率： 16位
◆测量精度：±0.1%（典型值）
◆转换速率：20次/秒（全通道）
◆宽输入电压范围：DC 9～30V ◆输出电压：DC 24V
◆地址/波特率可由用户配置
◆支持Modbus RTU协议
◆支持模块主动发送数据模式
◆±15KV ESD保护
◆隔离耐压：通信与电源/模拟输入之间≥1500V AC
◆工作温度范围：-40℃～80℃
◆工业 ABS阻燃外壳，标准DIN35导轨
功能配置◆ 模块型号 7082P AD(16bit) 8路 RS232 支持 RS485 支持



 模块工作原理图

 通信隔离

产品采用RS485/RS232隔离电路，将通信与系统单独隔离开，消除通信设备之间共模干扰。

 浪涌保护

模块配有瞬态抑制电路，能有效抑制浪涌脉冲，保护模块在恶劣的环境下可靠工作。

 模拟量输入接线

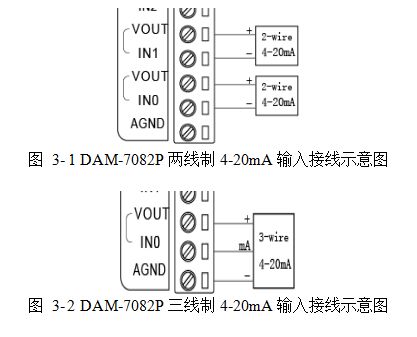

DAM-7082P带供电模拟4-20mA变送器输入，所有的VOUT在内部连接在 起，接线接法如上图。

模块用于两线制或三线制4-20mA变送器时，变送器无需单独供电，模块在额定的输入电压区间内稳压输出24V电源为变送器供电。如果不需要使用模块提供的24V电源输出时，测试外部电流可使用ANGD和INx（x代表0-7）端子输入被测量电流。

 Custom-ASCII数据格式

使用Custom-ASCII命令读取模块数据时模块直接以ASCII码返回转换结果，其单位为量程单位，如：量程是0～20mA，那么返回数据的单位为mA，下面以列表举例说明：

序号	返回数据	通道量程	数据代表采样值
1	+10.000	0～20mA	模拟输入通道输入电流值为+10.000mA
2	+20.000	0～20mA	模拟输入通道输入电压值为+20.000mA
3	+15.000	0～20mA	模拟输入通道输入电压值为+15.000mA
4	+05.123	0～20mA	模拟输入通道输入电压值为+05.123mA

 通信接口

DAM-7082P配置有1路RS232与1路RS485；RS232可以直接与电脑连接；RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。

 RS232连接

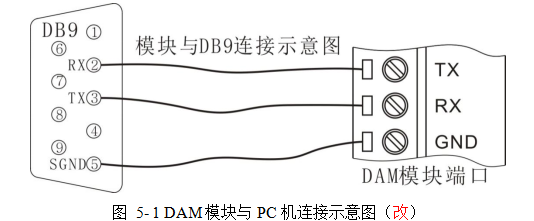

DAM-7082P的RS232接口为标准RS232接口，符合相关规范，如图所示，串口的2脚连接DAM模块的TX，串口的3脚连接DAM模块的RX，串口的5脚连接DAM模块的232GND。

DAM -7082P模块通信模式通常为主从模式（ 问 答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

DAM -7082P也可以通过命令将模块设置为模块主动模式（模块主动发送数据给主机），时间间隔可由用户设置，主动发送数据时间范围为：100～999999mS。此模式不能应用于多模块组网工作，否则将引起总线冲突。

 通信地址

模块通信地址范围为01～FF(1～255)，模块地址出厂设置为01；模块通信地址可以由用户根据现场需要通过命令修改，具体方法参见相应命令。

 通信速率

模块RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模块出厂默认波特率为9600bps，模块通信速率可以由用户根据现场需要通过命令修改，具体方法参见配置说明

 通信协议

DAM模块支持Custom-ASCII协议(自定义的ASCII协议)，用户可以通过简单的ASCII命令方便的读取测量数据和配置模块参数，比如配置地址（001～0FF）、波特率。

Modbus RTU协议

模块支持工业标准Modbus RTU协议，可以工作于Modbus从站状态。可以实现与多种品牌的PLC、触摸屏、工控机及PC进行通信。

售后保障：

本产品自售出之日起提供两年质保，7x24小时技术服务，凡用户在遵守贮存、运输及使用要求的条件下产品损坏，或产品质量低于技术指标的，免费返厂维修。因违反操作规定和要求而造成产品损坏的，需交纳器件费用和维修费。
