CME-Mo750系列三光栅单色仪特点：
1. 非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
消二次色散设计，有效抑制杂散光
2. 可根据具体需求灵活配置多块光栅
3. RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
4. 入光口可与中科微能各种光源配套使用，可配光纤接口
5. 可连接我公司任意 款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中CME-Mo300/CME-Mo500/CME-Mo750系列光谱仪具有两个可选出光口位置
6. 精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
7. 狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
8. 配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
9. 选材精细，工艺规范，制作精良，具有良好的性能指标和批量 致性
10. 光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染
CME-Mo750系列三光栅单色仪型号说明：
|
型 号
|
特 点
|
|
CME-Mo751
|
出、入口垂直分布单色仪，出口安装狭缝
|
|
CME-Mo752
|
出、入口平行分布单色仪，出口安装狭缝
|
|
CME-Mo753
|
双出口单色仪，均安装狭缝，手动切换
|
|
CME-Mo754
|
双出口单色仪，均安装狭缝，电动切换
|
|
CME-Mo7551
|
出、入口垂直分布光谱仪，垂直出口安装CCD
|
|
CME-Mo7552
|
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，手动切换
|
|
CME-Mo7553
|
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，电动切换
|
技术参数：
|
焦距
|
750mm
|
|
F/#
|
F/9.7
|
|
杂散光
|
5×10-4
|
|
小步距
|
0.0023nm
|
|
标准配置光栅参数
|
CME-G1200-300（1200g/mm,λp=300nm）
CME-G600-750（600g/mm,λp=750nm）
CME-G300-1250（300g/mm,λp=1250nm）
|
|
光栅名称(Grating)
|
光栅S68x68x6
|
|
光栅有效使用面积(Grating Size)
|
68mm×68mm
|
|
狭缝有效尺寸(Slits Size)
|
刃口10μm自动保护，宽10μm-3mm可调；高14mm
|
|
外形尺寸(Size)
|
800mm×450mm×204mm
|
选配光栅:
|
光栅型号
|
线色散(nm/mm)
|
准确度
|
重复性
|
分辨率
|
理论光谱
|
机械光谱
|
|
（nm）
|
（nm）
|
（nm）
|
范围(nm)
|
范围(nm)
|
|
CME-G2400-250
|
0.55
|
0.1
|
0.05
|
0.015
|
185-500
|
0-550
|
|
CME-G1800-250
|
0.73
|
0.15
|
0.08
|
0.02
|
185-500
|
0-730
|
|
CME-G1800-500
|
330-730
|
|
CME-G1200-250
|
1.1
|
0.2
|
0.1
|
0.03
|
185-500
|
0-1100
|
|
CME-G1200-300
|
200-600
|
|
CME-G1200-500
|
330-1000
|
|
CME-G600-500
|
2.2
|
0.4
|
0.2
|
0.06
|
330-1000
|
0-2200
|
|
CME-G600-750
|
500-1500
|
|
CME-G600-1000
|
660-2000
|
|
CME-G600-1250
|
830-2200
|
|
CME-G300-500
|
4.4
|
0.8
|
0.4
|
0.12
|
330-1000
|
0-4400
|
|
CME-G300-1250
|
830-2500
|
|
CME-G300-1800
|
1200-3600
|
|
CME-G300-3000
|
2000-4400
|
|
CME-G150-4000
|
8.8
|
1.6
|
0.8
|
0.24
|
2600-8000
|
0-8800
|
|
CME-G66-DB
|
20
|
3.7
|
1.8
|
0.55
|
2500-25000
|
0-20000
|
|
CME-G50-12000
|
26.4
|
5
|
2.5
|
0.72
|
8000-24000
|
0-26400
|

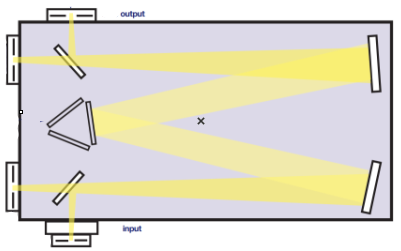

光路图：
