LC5100 | CANopen “低成本型” 总线耦合器

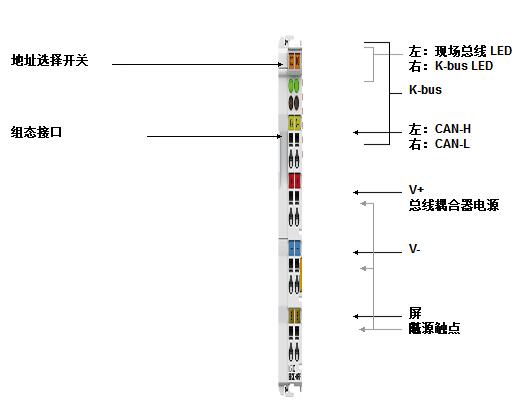

LC5100 “低成本型”总线耦合器由于外形小巧、连接方式更为经济，因而显得非常突出。就总线端子模块的运行与现场总线特性而言，其功能与 CAN 总线耦合器 BK5110 相似。 多可连接 64 个数字量输入/输出端子模块。通过组态接口可以对固件进行升 。
LC5100 总线耦合器特别适用于小型、低价位的站点。通过电源触点可以对外围设备、总线耦合器电子元件和 K-bus 电子元件提供 24 V DC 电源。I /O 内的电气隔离从总线耦合器中被省略了，但如果 定需要电气隔离，则可以再加 个馈电端子模块。
LC5100 总线耦合器可以用 BK5110 系列的总线耦合器替代。
用于数字量信号的”低成本型”总线耦合器
“低成本型”总线耦合器可以与所有面向“位”处理的端子模块连接。除 KL15xx、KL25x2、KL2692 和 KL27x1 端子模块之外，LC5100 可支持所有的数字量输入和输出端子模块。它可以连接所有的系统端子模块，无论其是否具备诊断功能。
| 系统参数 |
CANopen | LC5100 |
| I/O 站数量 |
64 |
| I/O 点数 |
取决于结构 |
| 数据传输介质 |
屏蔽双绞铜缆，2 根信号线，1 根接地（推荐） |
| 大电缆长度 |
| 5,000 m |
2,500 m |
1,000 m |
500 m |
250 m |
100 m |
40 m |
|
| 数据传输速率 |
| 10 kbaud |
20 kbaud |
50 kbaud |
100/125 kbaud |
250 kbaud |
500 kbaud |
1,000 kbaud |
|
| PDO 模式 |
同步、循环、事件驱动、轮询 |
| 技术参数 |
LC5100 |
| 其它 CANopen 特性 |
寿命保护/节点保护、紧急对象、变量映射、存储/复位 |
| 电源 |
24 V DC (-15 %/+20 %) |
| K-bus 供电电流 |
500 mA |
| 电气隔离 |
电源/现场总线/电源触点之间无电气隔离 |
| 连接方式 |
直接连接到弹簧型接线端子 |
| 外形尺寸 (W x H x D) |
与总线端子模块外壳类似，宽 21 mm |
| 重量 |
约 100 g |
| 工作/储藏温度 |
0…+55 °C/-25…+85 °C |
| 相对湿度 |
95 %，无冷凝 |
| 抗振/抗冲击性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 标准 |
| 抗电磁干扰/抗电磁辐射性能 |
符合 EN 61000-6-2 /EN 61000-6-4 标准 |
| 防护等 /安装位置 |
IP 20/可变 |
