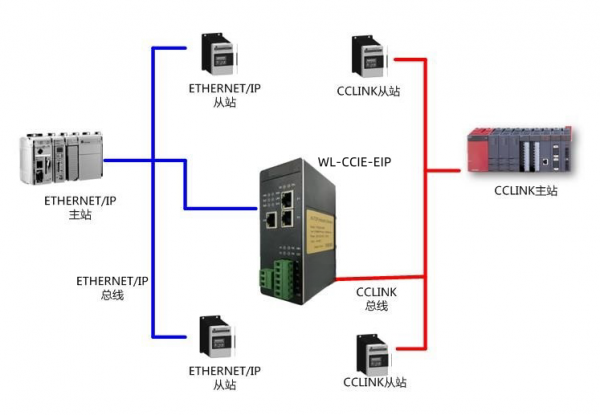

WL-CCIE-EIP是自主研发的*款 ETHERNET/IP 从站功能的通讯网关。该产品主要功能是实现 CC1ink IEFB 总线和 ETHERNET/IP 网络的数据互通。 本网关连接到 ETHERNET/IP 总线中做为从站使用，连接到 CC1ink IEFB 总线中做为从站使用。
CC1ink IE FIELD BASIC 技术参数
● 网关做为 CC1ink IE FIELD BASIC 网络的从站，可以连接三菱的 PLC。
● 通过网关的拨码，可以设置网关占用 1 个站~4 个站
● 输入输出字节数：输入字数*大 128 word、输出字数*大 128 word。
● 网关占用几个站，直接决定输入输出数量，见下表：
|
序号
|
占用站数
|
输入字数
|
输出字数
|
|
1
|
1
|
32
|
32
|
|
2
|
2
|
64
|
64
|
|
3
|
3
|
96
|
96
|
|
4
|
4
|
128
|
128
|
ETHERNET/IP 技术参数
● 网关做为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士、汇川等品牌的 PLC。
● 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
● 支持 ODVA 标准 EtherNet/IP 通信协议。
● 输入输出字节数：输入字节数*大 490 Bytes、输出字节数*大 490 Bytes。
电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等*：IP20
● 安装方式：35mm导轨
● 重量：500g
