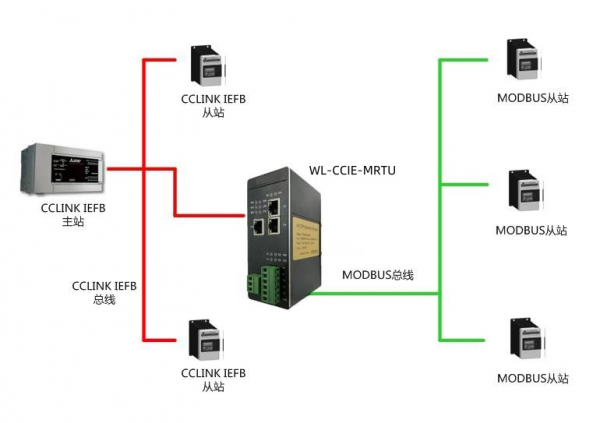

WL-CCIE-MRTU是自主研发的*款 CC1ink IE FIELD BASIC 从站功能的通讯网关。该产品主要功能是将各种 MODBUS-RTU 设备接入到 CC1ink IE FIELD BASIC 网络中。 本网关连接到 CC1ink IE FIELD BASIC 总线中做为从站使用，连接到 MODBUS-RTU 总线中做为主站或从站使用。
CC1ink IE FIELD BASIC 技术参数
● 网关做为 CC1ink IE FIELD BASIC 网络的从站，可以连接三菱的 PLC。
● 通过网关的拨码，可以设置网关占用 1 个站~4 个站
● 输入输出字节数：输入字数*大 128 word、输出字数*大 128 word。
● 网关占用几个站，直接决定输入输出数量，见下表：
|
序号
|
占用站数
|
输入字数
|
输出字数
|
|
1
|
1
|
32
|
32
|
|
2
|
2
|
64
|
64
|
|
3
|
3
|
96
|
96
|
|
4
|
4
|
128
|
128
|
MODBUS-RTU技术参数
● 网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选*工作。
● 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选*工作。
● 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。
● 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。
● 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
● 网关作为MODBUS 从站，支持02H、04H、0FH、10H号功能。
电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等*：IP20
● 安装方式：35mm导轨
● 重量：500g

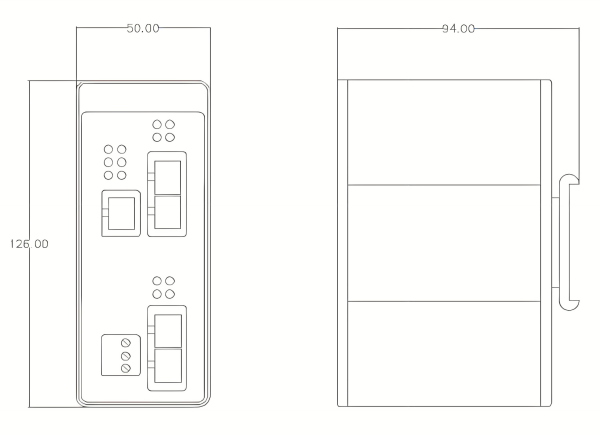

产品尺寸图
