WL-CCIE-MTCP是自主研发的*款 CC1ink IE FIELD BASIC 从站功能的通讯网关。该产品主要功能是将各种 MODBUS-TCP 设备接入到 CC1ink IE FIELD BASIC 网络中。

  本网关连接到 CC1ink IE FIELD BASIC 总线中做为从站使用，连接到 MODBUS-TCP 总线中做为主站或从站使用。

CC1ink IE FIELD BASIC 技术参数

● 网关做为 CC1ink IE FIELD BASIC 网络的从站，可以连接三菱的 PLC。

● 通过网关的拨码，可以设置网关占用 1 个站~4 个站

● 输入输出字节数：输入字数*大 128 word、输出字数*大 128 word。

● 网关占用几个站，直接决定输入输出数量，见下表：

MODBUS-TCP 技术参数

● 网关的 MODBUS 接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选*工作。

● 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。

● 网关作为 MODBUS 主站，*大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

● 网关作为 MODBUS 从站，端口号支持 501~504。

　　电气参数

　　● 电源：直流24V/200mA(18V～30V可用)

　　● 工作环境：-40～55℃，湿度≤95%

　　● 防护等*：IP20

　　● 安装方式：35mm导轨

　　● 重量：500g

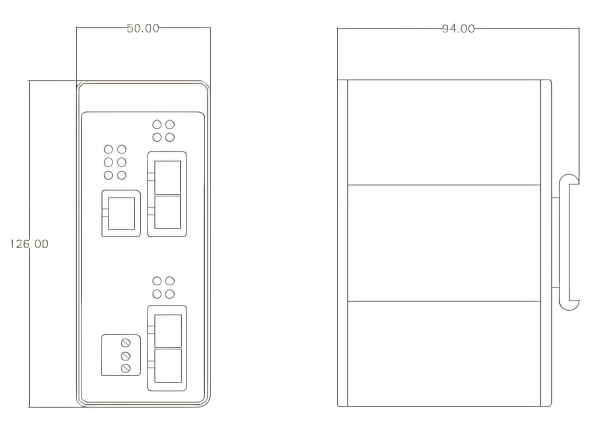

　　产品尺寸图
