WL-CCIE-PN是自主研发的*款PROFINET从站功能的通讯网关。该产品主要功能是实现CC1ink IEFB总线和PROFINET网络的数据互通。
本网关连接到PROFINET总线中做为从站使用，连接到CC1ink IEFB总线中做为从站使用。
CC1ink IE FIELD BASIC 技术参数
● 网关做为 CC1ink IE FIELD BASIC 网络的从站，可以连接三菱的 PLC。
● 通过网关的拨码，可以设置网关占用 1 个站~4 个站
● 输入输出字节数：输入字数*大 128 word、输出字数*大 128 word。
● 网关占用几个站，直接决定输入输出数量，见下表：
|
序号
|
占用站数
|
输入字数
|
输出字数
|
|
1
|
1
|
32
|
32
|
|
2
|
2
|
64
|
64
|
|
3
|
3
|
96
|
96
|
|
4
|
4
|
128
|
128
|
PROFINET技术参数
● 网关做为PROFINET网络的Device设备(即从站)，带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
● 适应PROFINET V2.3协议，采用实时(RT)通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。
● 支持的数据长度：输入≤1400 字节，输出≤1400 字节，输入+输出≤2800 字节。
● 支持的插槽数量：*大62条。
电气参数
● 电源：直流24V/200mA(18V～30V可用)
● 工作环境：-40～55℃，湿度≤95%
● 防护等*：IP20
● 安装方式：35mm导轨
● 重量：500g

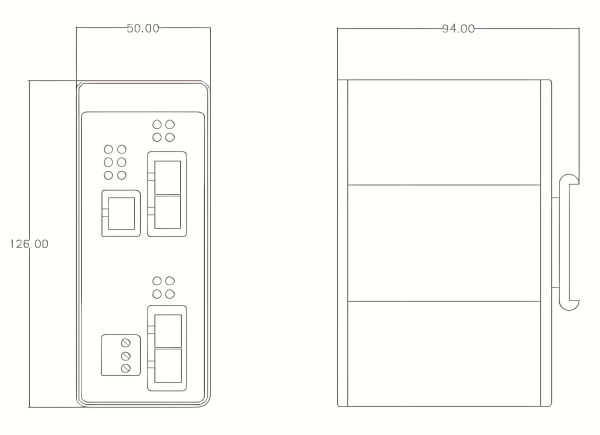

产品尺寸图
