WL-ECATM-MRTU是耕末自主研发的*款EtherCAT从站功能的通讯网关。该产品主要功能是将各种Modbus-RTU设备接入到EtherCAT网络中。

本网关连接到EtherCAT总线中做为从站使用，连接到Modbus-RTU总线中做为主站或从站使用。

　　EtherCAT技术参数

　　● 网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂***的PLC。

　　● 带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

　　● 支持的*大PDO长度，inputs和outputs各为1024字节。

　　Modbus-RTU技术参数

　　● 网关的Modbus接口可通过拨码选择做为主站或从站，两种工作方式二选*工作。

　　● 网关的Modbus接口可通过拨码选择RS485接口或RS232接口，两种接口二选*工作。

　　● 网关的Modbus波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。

　　● 网关的Modbus字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

　　● 网关支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

　　电气参数

　　● 电源：直流24V/200mA(18V～30V可用)

　　● 工作环境：-40～55℃，湿度≤95%

　　● 防护等*：IP20

　　● 安装方式：35mm导轨

　　● 重量：500g

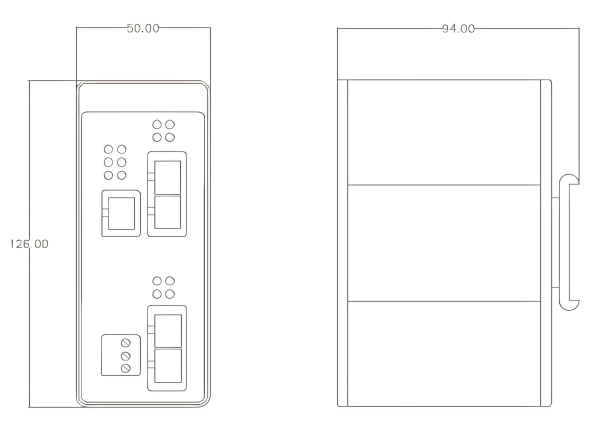

　　产品尺寸图
