PROFIBUS转ETHERCAT

WL-ECATM-PB是自主研发的*款PROFIBUS从站功能的通讯网关。该产品主要功能是将ETHERCAT设备接入到PROFIBUS网络中。

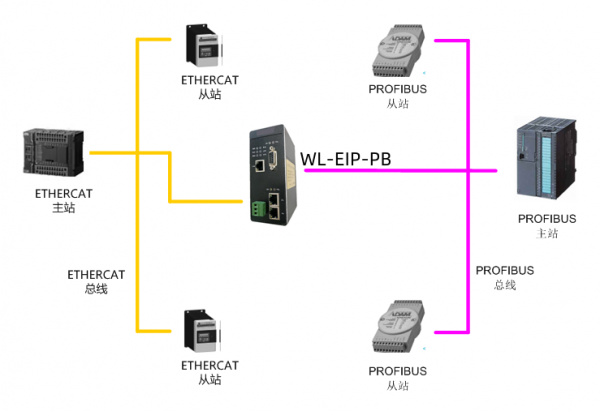

本网关连接到PROFIBUS总线中做为从站使用，连接到ETHERCAT总线中做为从站使用。

PROFIBUS技术参数

● 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线*3部分：PROFIBUS 规范。

● 网关做为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

● 支持的数据长度：输入≤244 字节，输出≤244 字节，输入+输出≤488 字节。

ETHERCAT 技术参数

● 网关做为 ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂***的PLC。

● 带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。

● 支持的*大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。

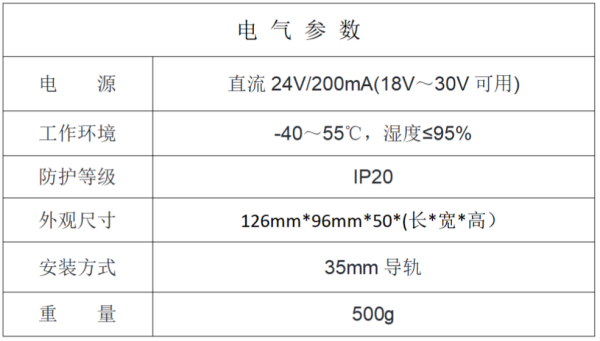

　　电气参数

　　● 电源：直流24V/200mA(18V～30V可用)

　　● 工作环境：-40～55℃，湿度≤95%

　　● 防护等*：IP20

　　● 安装方式：35mm导轨

　　● 重量：500g

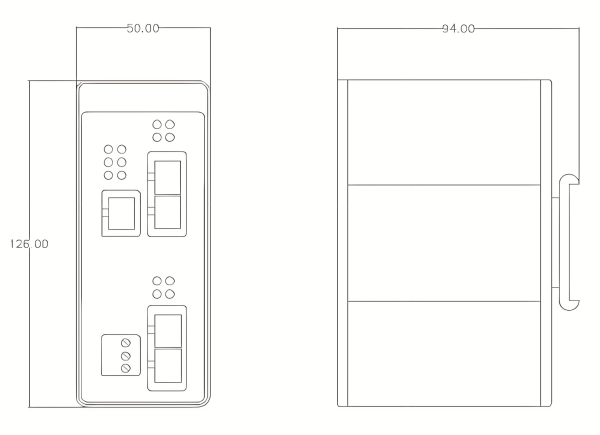

　　产品尺寸图
