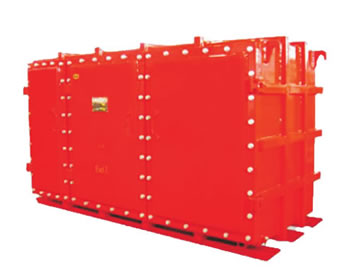

CMVFB系列高压防爆软起动装置
CMVFB系列高压固态软起动装置概述:
CMVFB系列高压固态软起动装置(以下简称软起动装置)是采用 新理念设计的高压电机软起动装置，主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成，可满足不同的电流及电压要求。
产品广泛应用于额定电压3000—10000V的电力、建材、化工、冶金钢铁、造纸等行业。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用，是理想的高压电机起动及保护设备。

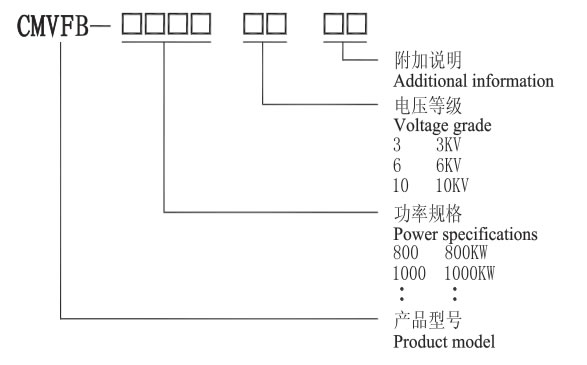

CMVFB系列高压固态软起动装置型号说明：
CMVFB系列高压固态软起动装置技术指标：
|
基本参数
|
|
负载种类
|
三相高压鼠笼式异步电机、同步电机
|
|
交流电压
|
3000---10000VAC
|
|
工作频率
|
50HZ/60HZ±2HZ
|
|
相 序
|
CMVFB允许在任何相序下工作(可通过参数设定)
|
|
主回路组成
|
(12SCRS、18SCRS、30SCRS视型号而定)
|
|
旁路接触器
|
具有直接起动容量的接触器
|
|
瞬时过电压保护
|
dv/dt吸收网络
|
|
起动频次
|
1—3次(每小时)
|
|
环境条件
|
环境温度：-20°C -+50°C
|
|
相对湿度：5%----95%无凝露
|
|
海拔小于1500米(大于1500米需降容使用)
|
|
保护功能
|
|
缺相保护
|
在起动或运行过程中，断开主电源的任意相
|
|
运行过流保护
|
运行过流保护设定：20～500%Ie
|
|
相电流不平衡保护
|
相电流不平衡保护：0～***
|
|
过载保护
|
过载保护 别：10A、10、15、20、25、30、off
|
|
欠载保护
|
欠载保护 别：0～99%
欠载保护动作时间：0～250S
|
|
起动超时
|
起动时间限制：0～120S
|
|
过压保护
|
主电源电压高于过压保护值：100～150%Ue
|
|
欠压保护
|
主电源电压低于欠压保护值：0～***Ue
|
|
相序保护
|
允许在任何相序下工作(可通过参数设定)
|
|
接地保护
|
接地电流大于零序设定值时保护:0～60mA
|
|
通讯说明
|
|
通讯协议
|
Modbus RTU/Profibus
|
|
通讯接口
|
RS485
|
|
网络连接
|
每台CMVFB可与31台CMVFB设备连网通讯
|
|
功 能
|
通过通讯接口可以观察运行状态、编程
|
|
操作界面
|
|
LCD显示
|
LCD(液晶)显示
|
|
语 言
|
中文
|
|
键 盘
|
提供四个按键接口
|
|
数据记录
|
|
故障记录
|
记录 近15次故障信息
|
|
起动次数记录
|
记录本装置的起动次数
|
