技术参数：
观察图像：正像
光管（选件）：单目目镜或双目目镜（俯角:25°），十字投影法，带有TV插板，光通比（目镜/TV插板:50/50）
角度分度值： 范围360°， 小读数：6′（使用游标）
目镜（选件）：10X,15X, 20X
物镜：3X（375-037）,W.D:72.5mm 可选: 1X, 5X, 10X，20X,50X, 100X
透射照明
光源：卤素灯泡（12V,50W）
光学系统：带有可调整光圈的远心照明系统
功能：光强度可调，无 亮度调节
表面照明
光源：卤素灯泡（12V,150W）
光学系统：带有可调整光圈的科勒照明系统
功能：光强度可调，无 亮度调节
显示装置
轴数：2轴（MF-A型）或3轴（MF-B型）
分辨率：0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″
功能：调零,方向转换，数据输出（通过RS-232C接口）
电源：100/110/120/220/240V AC, 50/60Hz
重量：65.5kg(505C,1010C)/69.5kg(2010C)/130kg(2017C)/138kg(3017C)/144kg(4020C)
性能参数：
|
型号（XY工作台尺寸）
|
505C
|
1010C
|
2010C
|
2017C
|
3017C
|
4020C
|
|
货号*
|
MF-A
|
176-661*
|
176-662*
|
176-663*
|
176-664*
|
176-665*
|
176-666*
|
|
MF-B
|
176-681*
|
176-682*
|
176-683*
|
176-684*
|
176-685*
|
176-686*
|
|
XY工作台行程范围
|
50×50mm
|
100×100mm
|
200×100mm
|
200×170mm
|
300×170mm
|
400×200mm
|
|
Z轴移动范围
|
150mm
|
150mm
|
150mm
|
220mm
|
220mm
|
220mm
|
|
调焦方式
|
手动调焦（粗调焦:30mm/rev.,微调焦:0.2mm/rev.）
|
|
测量方式
|
线性编码器（2轴型:X/Y轴，3轴型:X/Y/Z轴）
|
|
分辨率（可转换）
|
0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″
|
|
测量精度（20℃时）
|
XY轴：（2.2+0.02L）μm,L为无负载测量长度（mm）,JIS B 7153
|
|
指示精度（20℃时）
|
Z轴：（5+0.04L）μm，L为测量长度（mm）
|
|
浮动功能
|
带有快速释放功能的X和Y轴
|
|
XY工作台台面尺寸
|
280×280mm
|
280×280mm
|
350×280mm
|
410×342mm
|
510×342mm
|
610×342mm
|
|
载物玻璃有效尺寸
|
180×180mm
|
180×180mm
|
250×150mm
|
270×240mm
|
370×240mm
|
440×240mm
|
|
旋转功能
|
——
|
——
|
——
|
±5°(左)
|
±5°(左)
|
±3°(左)
|
|
台面 大承重
|
10kg
|
10kg
|
10kg
|
20kg
|
20kg
|
15kg
|
|
大工件高度
|
150mm
|
150mm
|
150mm
|
220mm
|
220mm
|
220mm
|

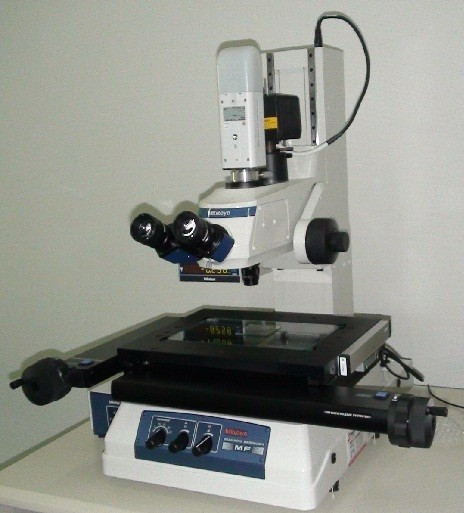

促销原装日本三丰176系列测量显微镜 176-685-11（3017C）
询价
|
