摆管孔内径：ø16

        样品架转速：1--3 r /min可调

        样品架承重：100kg

        试验台面尺寸：ø500㎜（可根据客户需要设计）

        摆管喷水孔径： ø 0.4㎜、ø 0.8㎜

        摆管喷嘴孔间距离：50mm，（任意度调节）

        摆管喷水孔数量： 50--75个

        摆管摆幅：±30°、±45°、±60°、±90°、±180°可调

        摆管总水流量： 3.5--5.3L/min可调

        每孔平均水流速度：0.07L/min

        水压近似为400KPa

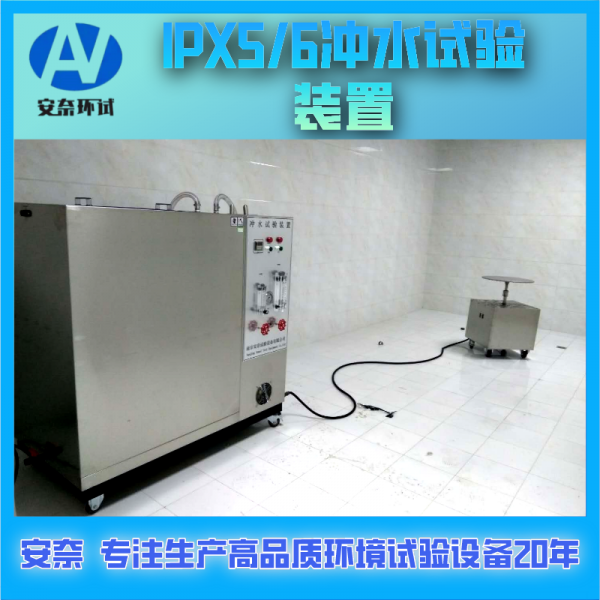

结 构 说 明

        本套摆管淋雨试验设备选用优质材料，使用***内目前 进的数控加工设备加工成型。设备由摆管支架、摆管传动、工作旋转台、电气控制四部分组成。其中支架、回转台防护罩、控制台采用SUS304不锈钢发纹板制作。

        本设备摆管由不锈钢管弯制，可以作±135度往返摆动，同时将控制在 定流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。摆管摆动的传动装置设计合理，制作精密，维护方便。转动频率由变频器自动控制，角度可以调整，操作简单。

        样品架转台采用手动式升降装置，设计载重约100公斤（可根据客户要求加大载重量），并且可以水平方向360度旋转，转速由变频器自动控制，可以调整。整台设备设计合理，经 久 耐 用。设备在符合******标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。

保 护 系 统

          试验结束保护；

          配备水过滤器；

          无熔丝保护开关；

          过载、漏电、全护套式接线端子；

          具有自动关机等保护；

随 机 资 料

            说明书、电路图、合格证、保修卡；

            操作方法、注意事项、出货基本配件、维修保养事项；

环 境 条 件

            环境温度：5℃～＋23℃；

            环境湿度：≤95%；（不结露）

            电源要求：AC380（ ±10%）V/50HZ   三相五线制；

交 货说 明

           供方送货上门，供方负责运费；高低温试验箱

          供方负责安装调试操作介绍，直到需方员工会操作为止；

          保修期壹年，自安装验收之日起计。供方承诺终生提供备件，售后服务到现场解决的，供方在48小时之内到达用户现场。
