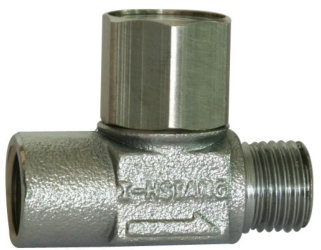

TD42热动力圆盘式蒸汽疏水阀
进典阀门圆盘式疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。
特点
体积小，重量轻，不受安装位置的限制。
全部材质均为不锈钢件，经久耐用，耐腐蚀。
在室外不怕冷冻，能耐水击，耐过热。
过冷度为8℃，漏汽率小于实际排量3%， 大背压50%。
结构简单，安装维修方便。
工作原理
疏水阀内有 个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
主要性能以及零部件
|
部件名称
|
CS19W-16-40C
|
CS49W-16-40C
|
|
阀体
|
3Cr13
|
3Cr13
|
|
阀盖、螺塞
|
2Cr13
|
2Cr13
|
|
阀片
|
3Cr13
|
3Cr13
|
|
过滤网
|
304
|
304
|
|
部件名称
|
CS19H-16C-40C
|
CS49H-16C-40C
|
|
阀体
|
WCB
|
WCB
|
|
阀盖、螺塞
|
WCB
|
WCB
|
|
阀片
|
3Cr13
|
3Cr13
|
|
过滤网
|
304
|
304
|
