氯离子腐蚀大全

普及下常规不锈钢用于哪些氯离子环境不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》***书明确约定：⑴、T304不锈钢使用环境：氯离子含量为0-200mg/L⑵、T316不锈钢使用环境：氯离子含量为＜1000mg/L⑶、T317不锈钢使用环境：氯离子含量为＜5000mg/L按规范《GB 50235-2010 工业金属管道工程施工规范》、《GB 50184-2011 工业金属管道工程施工质量验收规范》规定，水中氯离子含量不得超过25mg/L（25ppm）。液压试验应符合下列规定：液压试验应使用洁净水。当对不锈钢、镍及镍合金管道，或对连有不锈钢、镍及镍合金管道或设备的管道进行试验时，水中氯离子含量不得超过25mg/L（25ppm）。

2、不锈钢、超***不锈钢和钛材所用氯离子环境下图为不锈钢、超***不锈钢和钛材所用氯离子环境。红色为低ppm和低温环境，选用常规不锈钢304，绿色高温和高ppm环境，先用纯钛TA1。从图表可以看出，耐氯离子腐蚀有个简易的排列：304<316L<904L<254SMO<纯钛

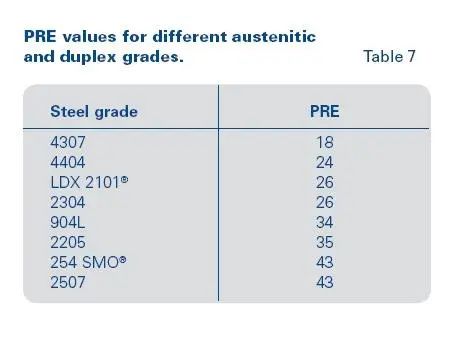

3、双相钢耐氯离子腐蚀怎么样？有同学会问，双相钢耐氯离子腐蚀怎样？性能如何？下图为PRE耐腐蚀当量值，耐点腐蚀指数 PRE (PittingResistance Equivalent) 数值反映的是材料的耐氯离子点腐蚀倾向。从下图可以看出，双相钢2101、2304、2205、2507四个牌号耐腐蚀倾向均大于普通316L，有些材料和超***不锈钢相当。如2507耐点腐蚀就媲美254SMO，2205与904L的耐氯离子点腐蚀腐蚀性能相当。代入上面第2部分，很清楚可以看到他们排在什么位置。

上面G150腐蚀试验是奥托昆普发明的电化学临界点蚀温度的标准试验方法，临界点腐蚀温度如上：可以看出，G150结果与PRE数值结果类同。

4、超***不锈钢254SMO与316L耐氯离子腐蚀

上面黑白图和蓝色图***样，是来自奥托昆普不同年份和版本的图示，可以看出：316L耐氯离子点腐蚀性能远低于254SMO，耐缝隙腐蚀结果同样。如60度温度时候，316L仅耐200ppm不到，904L耐8500ppm，254SMO耐15000ppm氯离子。数值大***可以按图索骥。

5、FGD脱硫氯离子+氟离子腐蚀选材（55~70度）

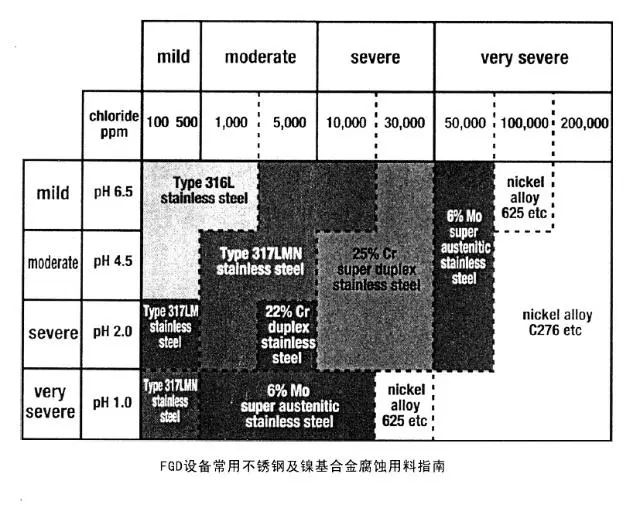

以上两图年代不同，结果类似，上图是奥托昆普结果，下图为德***VDM公司。图示收集了从0~20万ppm氯离子+氟离子腐蚀工况（大部分是氯离子）的选材区间，是不可多得的氯离子选材参考。

下图更直观，50~70度温度下，按照酸碱性和氯离子浓度直接找到对应材料即可。

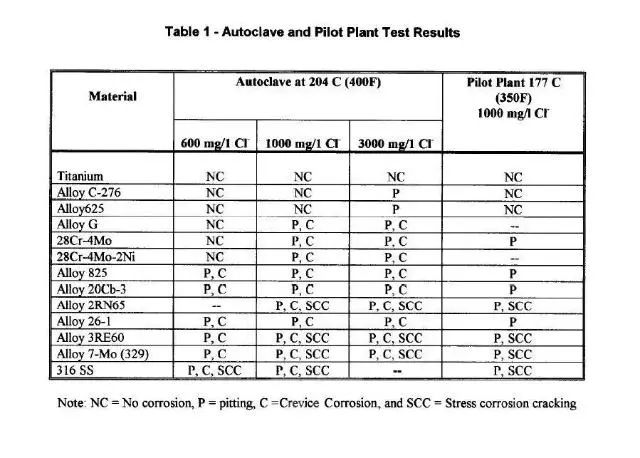

6、钛系列金属耐氯离子腐蚀如何？

注：文章来源于网络，如有侵权，请联系删除
